Kuidas parandada õhusõidukite sepiseid, kontrollides temperatuuri ja rõhku

Kuidas parandada õhusõidukite sepiseid, kontrollides temperatuuri ja rõhku

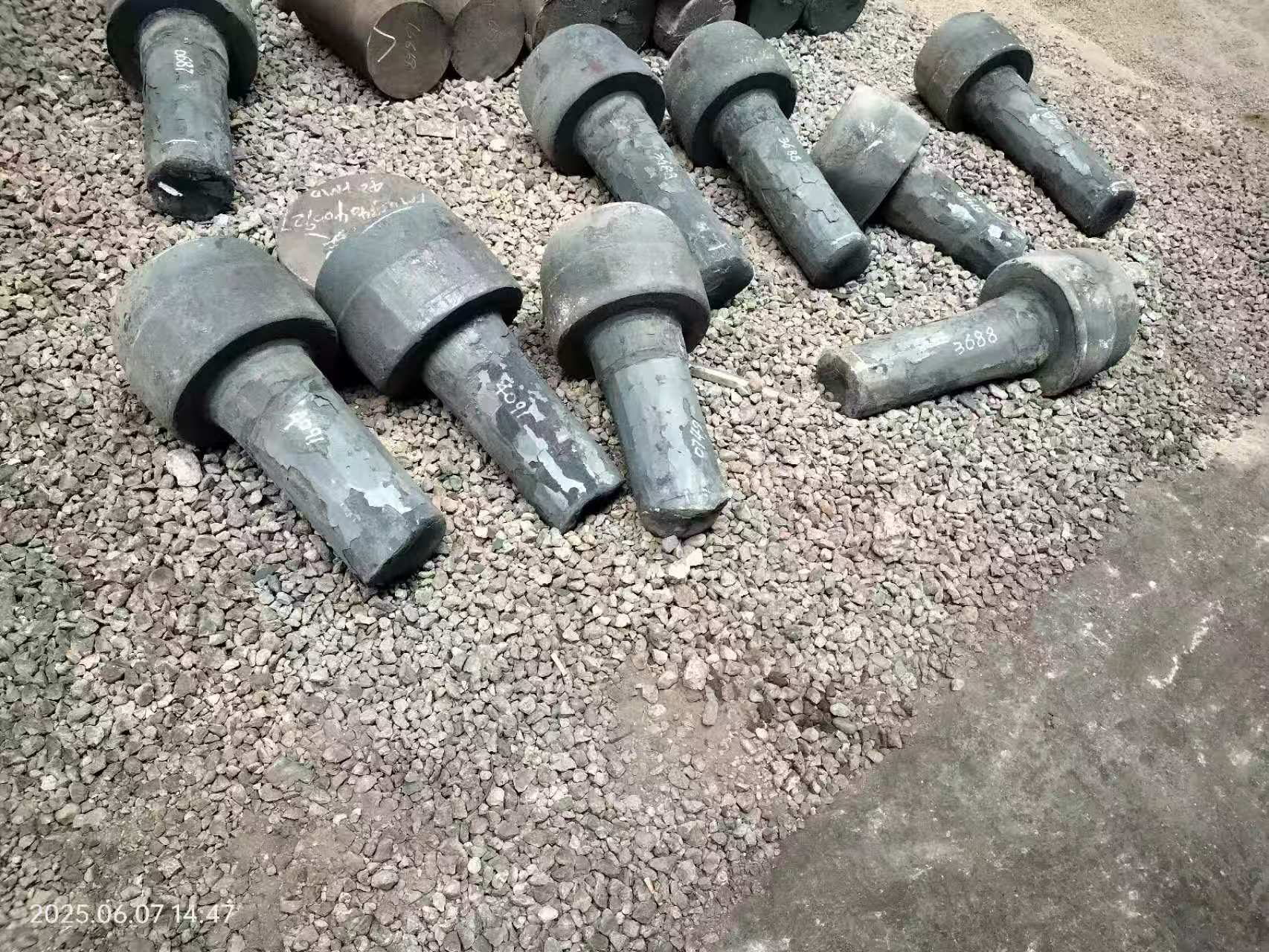

Lennundussepised on õhusõidukite luude põhikomponendid ning nende põhiülesanne on koormuse ülekandmine ning äärmuslike temperatuuride ja pingete talumine. Kõrge temperatuuri, kõrge rõhu ja suure pingega karmis teeninduskeskkonnas on need põhikomponendid esitanud peaaegu ranged nõuded sisemise struktuuri ühtlusele, defektide puudumisele ja materjali jõudluse järjepidevusele. Täppis-sepistamistehnoloogia, mis võimaldab täpselt reguleerida temperatuuri ja rõhu parameetreid, on muutumas peamiseks protsessimeetodiks lennundussepistuste suurepärase jõudluse kujundamisel.

Täpne temperatuuri juhtimine: materjali evolutsiooni "nupp".sepistamine

Temperatuur on põhimuutuja, mis mõjutab metallide plastilist deformatsiooni ja mikrostruktuurilist arengut. Täppissepistamise tehnoloogia loob aluse materjali jõudluse optimeerimisele range temperatuurikontrolli kaudu:

Täpne deformatsioonitemperatuuri aken: erinevate materjalide (nt titaanisulamid, kõrge temperatuuriga sulamid, ülitugevad terased ja alumiiniumsulamid) jaoks seab täppissepistamine kindla temperatuurivahemiku. Näiteks titaanisulamid sepistatakse sageli β-faasi muundamispunkti lähedal või alla selle, et täpselt kontrollida primaarse α-faasi osakaalu ja morfoloogiat, mis on lõpliku tugevuse ja purunemiskindluse jaoks ülioluline. Optimaalsest temperatuuriaknast kõrvalekaldumine võib põhjustada konstruktsiooni ebapiisava plastilisuse, pragunemise või jämeduse.

Vormi eelsoojendus ja pidev temperatuuri reguleerimine: vormi temperatuur mõjutab otseselt sepise pinna kvaliteeti ja deformatsiooni ühtlust. Täppissepises kasutatakse täpset vormi eelsoojendust (sageli kuni sadu Celsiuse kraadini) ja võrgupõhiseid konstantse temperatuuri süsteeme (nagu induktsioonkuumutus ja kuuma õli tsirkulatsioon), et vältida külma vormiga kokkupuutel sepise pinnale tekkivaid pragusid ja vähendada deformatsiooni ajal temperatuuri gradienti, et tagada organisatsiooni ühtlus.

Gradientkütte- ja -jahutusstrateegia: keeruka kujuga või suurte mõõtmetega sepise puhul kasutage tsoonikütte või gradientjahutuse strateegiaid. Näiteks turbiiniketta sepistamisel võib velje ja rummu jaoks kasutada erinevaid kuumutus- või jahutuskiirusi, et koordineerida deformatsiooni ning optimeerida tera suurust ja sademete faasi jaotust erinevates piirkondades.

Lõpliku sepistamise temperatuuri juhtimine: kontrollige rangelt temperatuuri sepistamise lõpus, mis mõjutab dünaamilise ümberkristallimise astet, tera suurust ja sellele järgnevat kuumtöötluse reaktsiooni. Täpne sepistamine optimeerib deformatsioonikiirust ja protsessietapi ülesehitust, et sepistamise lõplik temperatuur jääks sihtvahemikku, luues tingimused ideaalse korralduse saavutamiseks.

Täpne rõhukontroll: "nikerdusnuga" ideaalse organisatsiooni ja defektideta morfoloogia kujundamiseks

Rõhu täpne juhtimine (deformatsioonikiirus, pingeseisund) määrab otseselt metalli voolukäitumise, tihendusastme ja mikrostruktuuri omadused:

Tüve kiiruse juhtimine: täppis-sepistamisseadmed (nagu servopress, isotermiline sepistamishüdrauliline press) suudavad täpselt reguleerida laadimiskiirust ja hoidmisaega. Madalamad deformatsioonimäärad (nt isotermiline sepistamine) annavad materjalile piisava difusiooni- ja ümberkristallimisaja, mis sobib eriti hästi raskesti deformeeruvate materjalide (nt niklipõhised kõrgtemperatuursed sulamid) jaoks ning võib terasid oluliselt täpsustada, parandada organisatsiooni ühtlust ja vähendada deformatsioonikindlust. Spetsiifilistes vormimisetappides võib kasutada suurt deformatsioonikiirust.

Mitmesuunaline pingeseisundi optimeerimine: valuvormi disaini ja mitmesuunalise survetehnoloogia (nt mitmesuunaline stantsimine) abil luuakse sepistamise sees soodsam pingeolek. See ei suuda mitte ainult tõhusalt sulgeda materjali sees olevaid väikeseid poore (tervendab lõtvust), vaid parandab oluliselt tihedust ja väsimust; see võib samuti soodustada metalli voolu raskesti deformeeruvates piirkondades, saavutada keeruliste konstruktsioonide (nt õhusõidukite teliku silindrid sisemiste õõnsustega) täpset vormimist ja vähendada järgnevat töötlemist.

Võrgulähedase kuju isostaatiline vormimine: koos purkide disaini ja kuumisostaatpressimise (HIP) tehnoloogiaga saavutatakse võrgulähedase kujuga sepistamise lõplik tihendamine kõrge temperatuuri ja kõrge rõhu all oleva inertgaasi keskkonnas. See võib peaaegu täielikult kõrvaldada sisemised mikrodefektid ja maksimeerida materjali jõudluse potentsiaali ning seda kasutatakse sageli mootorite peamistes pöörlevates osades.

Ühtlase rõhujaotuse garantii: Täppisvormide disain ja lõplike elementide simulatsiooni optimeerimine tagavad, et rõhk jaotub deformatsiooni ajal sepistamise võtmepiirkondades ühtlaselt, vältides kohalikku ülekoormust, mis põhjustab voltimist ja pragunemist, või alakoormust, mis põhjustab ebapiisava täitmise ja jämeda struktuuri.

Temperatuuri ja rõhu reguleerimise sünergiline sümfoonia: kvalitatiivse hüppe saavutamine jõudluses

Temperatuuri ja rõhu juhtimine ei ole mingil juhul isoleeritud. Täpse sepistamise tuum seisneb nende kahe koordineeritud optimeerimises:

Termomehaaniline sidumisefekt: täpse rõhu (deformatsioonikiiruse) rakendamine teatud temperatuuril võib aktiveerida spetsiifilisi deformatsioonimehhanisme (nagu dünaamiline ümberkristallimine ja superplastiline vool). Näiteks võib täpne temperatuuri ja rõhuga sepistamine titaanisulami α + β kahefaasilises piirkonnas täpsustada lamellaarset α struktuuri või saada kaheolekulise struktuuri, parandades oluliselt kõikehõlmavaid mehaanilisi omadusi.

Defektide kontroll ja mikrostruktuuri täiustamine: optimeeritud temperatuuriväli (ühtlane kuumutamine) koos täpse deformatsioonikiiruse reguleerimise ja mitmesuunalise rõhuga võib maksimaalselt maha suruda tühimike ja pragude teket, soodustada dünaamilist ümberkristallimist ja saavutada ülipeeneteralise mikrostruktuuri. Näiteks õhusõiduki mootori kõrgsurvekompressori ketta tera suurus võib täppis-isotermilise sepistamise abil jõuda ASTM-i klassi 10 või kõrgemale, parandades märkimisväärselt suure tsükli väsimustugevust.

Toimivuse kohandamine: vastavalt sepistamise erinevate osade funktsionaalsetele nõuetele saavutatakse "jõudlusgradiendi" disain kohalike temperatuuri ja rõhu reguleerimise strateegiate abil (nagu stantsimistsooni jahutamine ja kohalik laadimine). Näiteks õhusõidukite vuugisepised võivad saada suure pingega piirkondades peenemaid terasid ja suuremat tugevust, tagades samas hea sitkuse ühenduspiirkonnas.
